Descriere

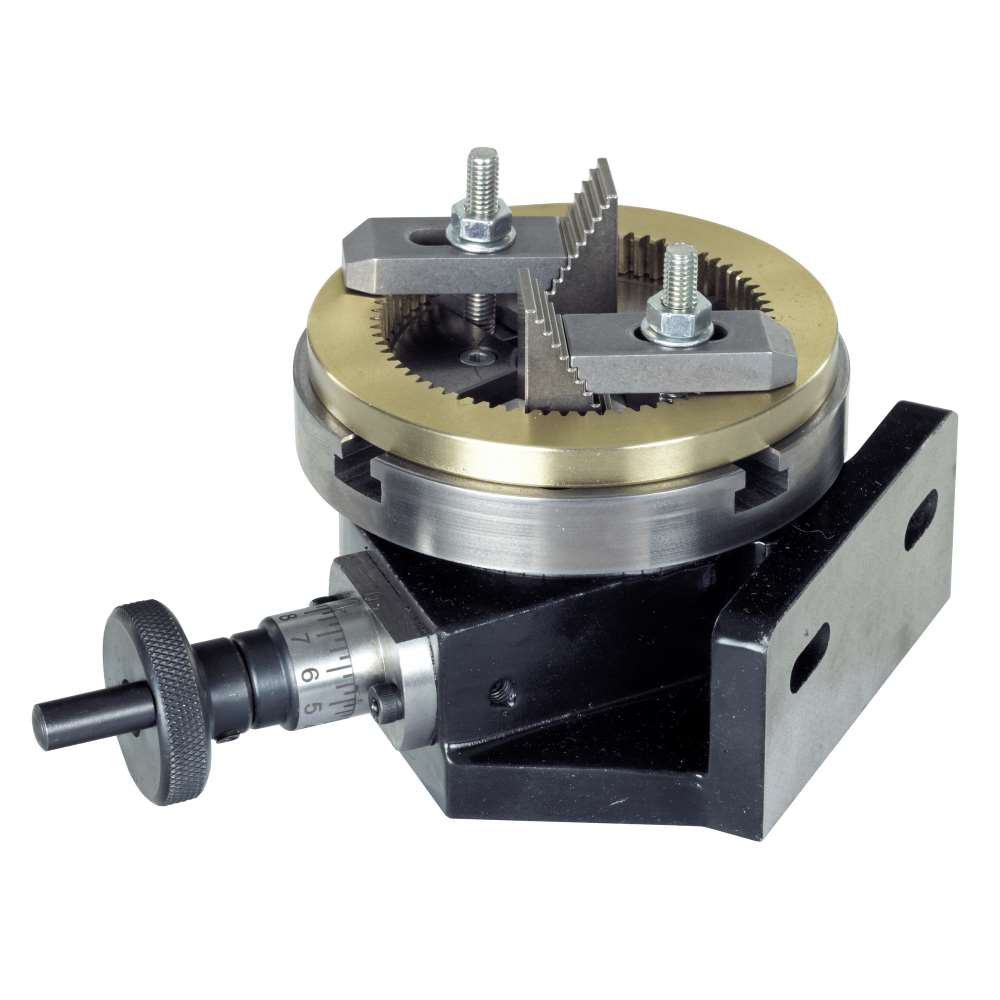

Prezentare PRX-24046-Cap divizor universal UT250 Dispozitiv universal de divizare UT 250
Pentru fixarea componentelor pe masa reglabila KT 150 si pe masinile de frezat FF 230 si FF 500/BL.
Poate fi utilizat pentru diviziuni pana la 360°. Reglare foarte usoara cu ajutorul unei roti gradate, 1 rotatie = 10°, scala acesteia poate fi resetata la zero.
Capul divizor poate fi montat atat orizontal cat si vertical, gaurile de prindere fiind proiectate pentru a putea fi fixat pe mese in coordonate cu distanta dintre santurile „T” intre 45 – 60mm.
Flansa de fixare a elementelor de prindere este identica cu cea a strungului PD 250/E, putand utiliza universalele acestuia in cazul in care aveti deja strungul Proxxon PD 250/E. In cazul in care nu aveti deja acest strung se poate achizitiona separat universalul cu 3 bacuri (23 034) sau cel cu 4 bacuri (24 036) care sunt compatibile atat cu strungul Proxxon PD 250/E cat si cu capul divizor universal UT 250.
In pachet este inclusa o placa de fixare cu un diametru de Ø100mm fabricata din otel si clemele de fixare pe aceasta (inclusiv accesoriile de prindere, suruburi si piulite).
Setul de livrare se face in cutie de lemn cu capac culisant.
Domenii de utilizare:
- Prelucrarea precisa a pieselor circulare
- Fabricarea de pinioane, cuplaje, mecanisme cu clichet, came, roti dintate etc
- Fixare precisa pe masa in coordonate Proxxon KT 150 si masinile pentru frezare Proxxon FF 230 si FF 500/BL
Date tehnice
-Pentru prindere pe mese cu santurile „T” cu o distanta intre 45 si 60mm
-Diametrul placii de prindere: Ø100mm
-Divizare: 360°
-Reglaj: 10° per revolutie roata reglaj
-Scala gradata resetabila la zero
-Capacitatea de prindere:
- 0 – 100mm in functie de profilul piesei in lucru, pentru placa cu cleme livrata in pachet
- 2 – 27mm (25 – 75mm cu bacurile inversate) impreuna cu universalul cu 3 bacuri cu strangere simetrica Proxxon 24034 (acest accesoriu este optional, se poate achizitiona separat)
- 2 – 27mm (25 – 80mm cu bacurile inversate) impreuna cu universalul cu 4 bacuri cu strangere independenta Proxxon 24036 (acest accesoriu este optional, se poate achizitiona separat)
Nota
Piesa in lucru prezenta in imagini, nu este inclusa in pachetul de livrare.
Ambalare
Livrat in cutie de lemn cu capac culisant.
