Descriere

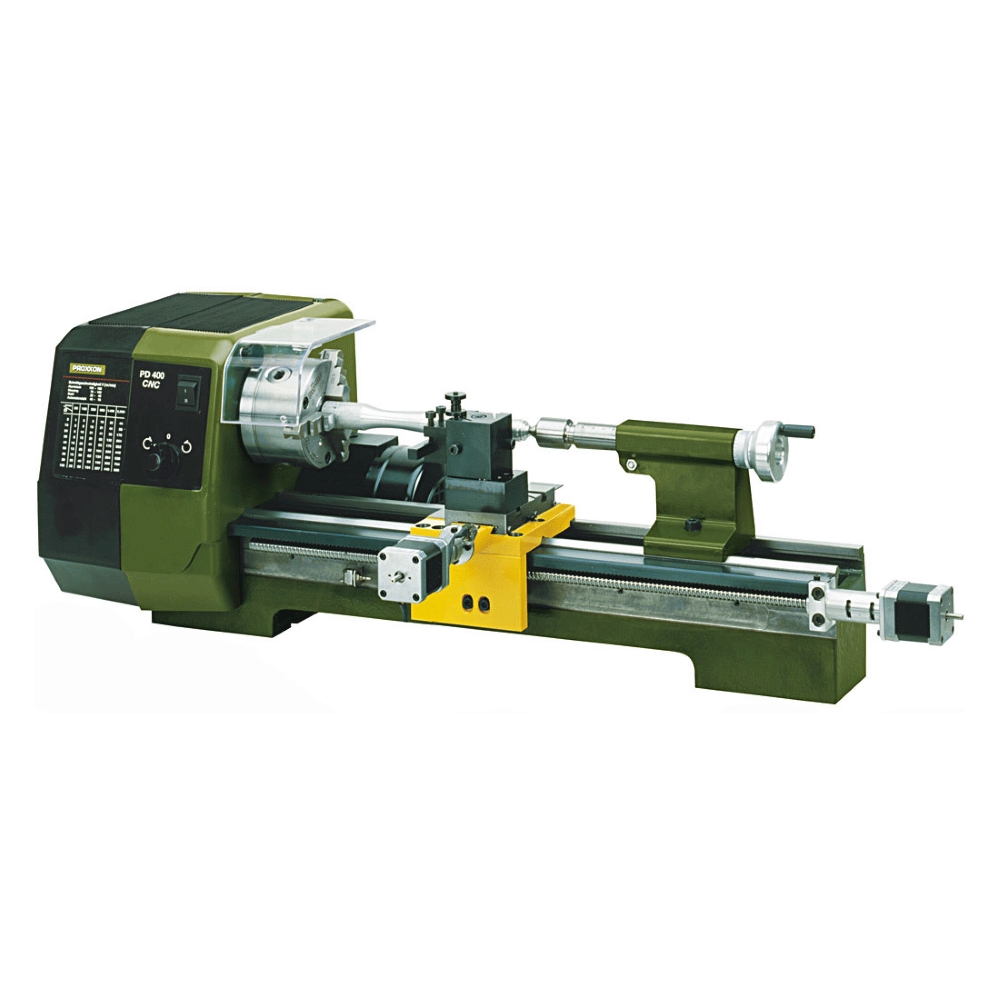

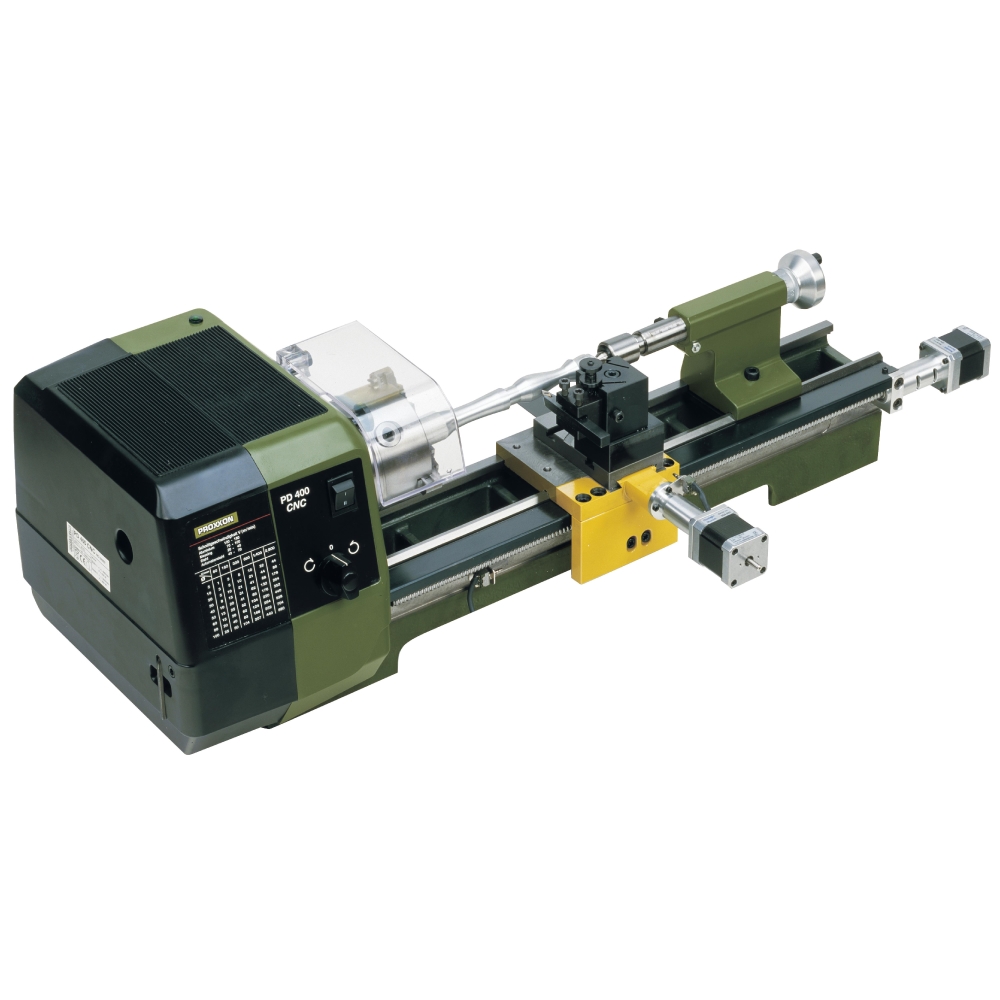

Strung de precizie PD 400 / CNCPentru creearea oricaror forme din metale feroase si neferoase.
Motoare pas cu pas, cu axul ghidat pe rulmenti
Pentru fabricarea unicatelor sau a produselor in serie
Strungul are aceleasi caracteristici ca si PD400 exceptand comanda cu motoare pas cu pas

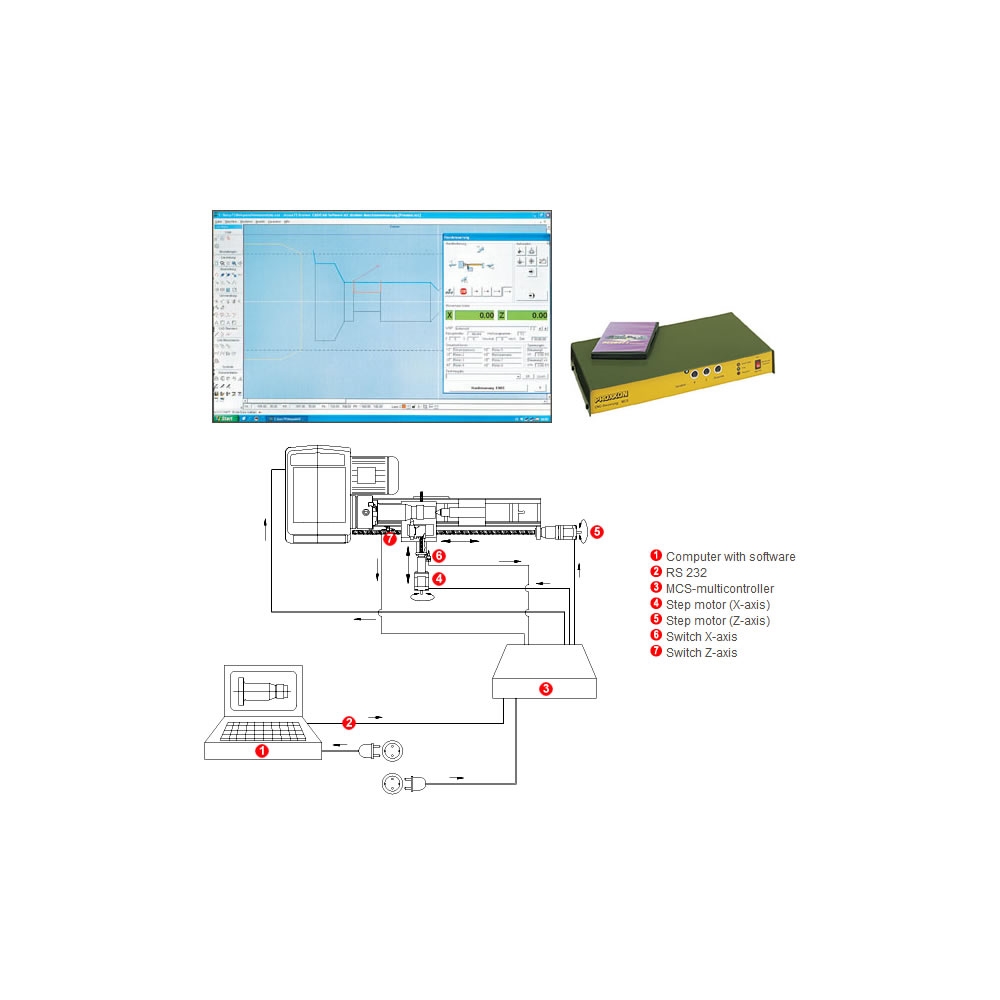

CNC CONTROL UNIT este interfata dintre PC cu CAD/CAM software si strungul CNC
Transferul datelor se face cu ajutorul unei interfete RS232
Controlul celor 3 motoare pas cu pas pentru cele 3 axe se face cu ajutorul unui microprocesor
Interfata detine 2 iesiri libere controlate de relee pentru a putea utiliza diferite auxiliare (racire, aspiratoare etc) interfata include cablu de alimentare la retea (220-240v)
Geometria pieselor pentru lucru se poate realiza in programul inclus sau se pot accepta diferite formate uzuale (.dxf sau .hpgl) pentru prelucrarea diferitelor componente create cu alte programe
Este posibila simularea CNC din fereastra grafica, aceasta ajutand la eliminarea erorilor
De asemenea este posibil lucrul direct cu ajutorul key-lor cursor care vor comanda direct motoarele pas cu pas (comanda manuala)
Softul este livrat pe un CD-ROM, instalarea facandu-se sub Windows®.
Date tehnice
- Distanta intre centre 400mm
- Avansul lateral 85mm (peste partea superioara este de 116 mm)
- Sasiu solid din fonta de calitate intarita cu nervuri
- Ax supradimensionat pe rulmenti
- Filet MK3 si gaura de 20,5 mm
- Jocul axului fara universal 5/1000 mm
- Sase viteze disponibile via curea de transmisie : - treapta 1 :80, 330, 1400 rpm - treapta 2 : 160, 660, 2800 rpm
- Tensiunea de alimentare: 220-240V 50/60 Hz
- Motor puternic si silentios de 550w
- Toate rotile de reglaj cu scala se pot ajusta la 0. O diviziune = 0,05 mm.
- Avans automat cu viteze intre 0,07 si 0,14 mm/ tura
- O cutie de viteze integrata pentru filete pe stanga si pe dreapta care ofera 19 pasi metrici: 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1,0 - 1,25 - 1,5 - 1,75 - 2,0 - 2,5 - 3,0 mm
- Se pot fabrica si filete cu pas in inch de 10-48 TPI
- Coada cu filet MK2, 24mm diametru si cursa de 40mm (cu gradatii)
- Dimensiune aproximativa 900x400x300mm (LxIxH)
- Greutate aproximativa 45 kg

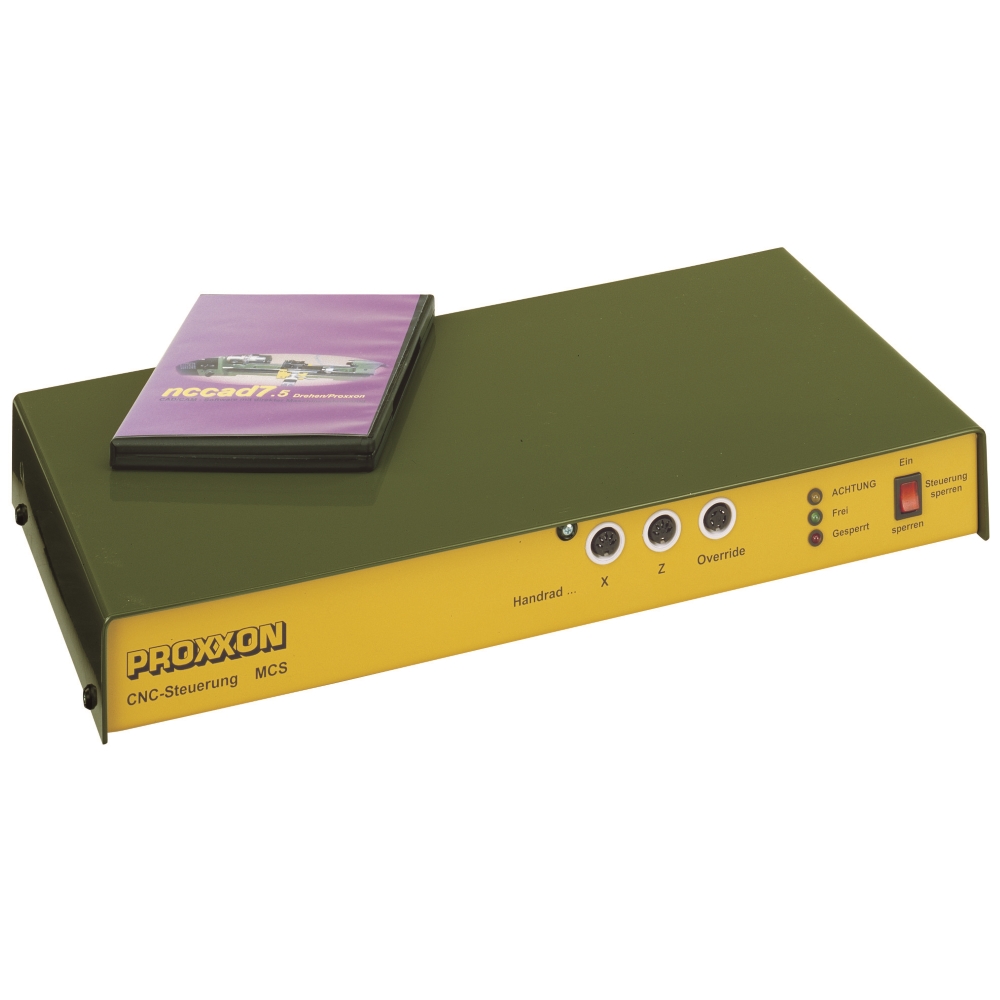

Unitatea de control:
- dimensiuni: 450 x 270 x 60mm
- greutate: aproximativ 4 kg
Nota
PC sau Laptop-ul NU este inclus in pachet.
Pentru instalare este necesara urmatoarea configurare minima: Procesor Pentium minim 400 MHz ( sau echivalent), placa video de inalta calitate ( minim 64MB RAM) cel putin 40 MB spatiu liber pe hard disk.
Contine
- Strungul de precizie PD 400 / CNC - 1 buc
- Controler pentru interconectarea cu un PC - 1 buc
- Softul pentru utilizare sub platforma Windows® - 1 buc
- Instructiuni de utilizare
- Certificat de conformitate
- Certificat de garantie
Pretul produsului include costul de 40 RON aferent colectarii, tratarii si eliminarii DEEE.
